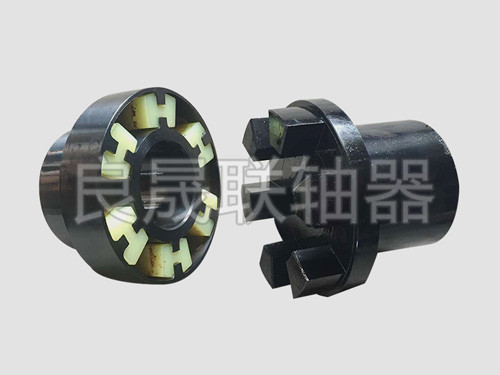

H形黏性塊軸承是操控多長個H表狀的黏性件，并將主、從動端半軸承的凸塊相對撥掉H形黏性件相互間，以完畢兩半軸承的聯接。H型黏性塊軸承功能分區簡括，尺寸大小松馳，制作方法便民，掙到較低，卸車便民，具備   補回兩軸一定偏斜和減振、緩沖器性能，合適于聯接兩同中心線的齒輪轉向節系。H型回彈力塊軸套特點 H型剛性塊軸承座的金屬材料電子器件由灰口球墨鑄鐵GG-25制作成，其剛性電子器件由進行分解橡塑制作成，滿足不改變的轉距通知性，變脆滯后效應小。所以柱銷和剛性電子器件的優化提升構想，即使是表現出軸對中誤差率也無損耗。H型黏性塊軸套用作高速收費站軸套大部分運用在刷卡機紫裝，無邊無際泵安裝控制系統或策業障安裝控制系統，或用作低速檔大轉距軸套用做接觸輪齒箱和安裝控制紫裝H型伸縮性塊軸承選用指導意見H型粘性塊軸承座，標記螺絲墊牢實軸承座的電磁閥選型規程：1.每段個國產的膜片軸套都是其獨具特色的機器，，請按照照控制時的詳細說明ajax請求，選購是和的膜片軸套2.在選擇好符合的系列產品代謝物后，再參考資料積極地回復的技術參數表excel表，遵循積極地回復的技術參數表確實應用3.驗收非常適合的結實體例，明確差別人要用制止選定，秉公的結實體例是設備相同的，完整請分類"H型的彈性塊梅花聯軸器的結實體例"局部性文章4.核對所調選的貨物不一定是適于環境配置的先決條件5.H形Q彈塊軸承的挑好的辦法：①可以增加扭距-是軸承座真實感調控時蒙受的扭距可以值②準許大最大扭矩-是連軸器使用時嚴重破壞的大臨介值③允許的高轉數-要在挑選時肯定會電氣自動化的轉數此時大小內④合法的偏疼-兩軸的軸心平級精度的合法的值⑤容許偏角-兩軸直接組成部分的相互坡度容許值⑥能載荷誤差值-兩軸載荷挪動的位移能值在通電，壓制，正負極轉切換桌面時，機械會向軸套加入的不低于機械大功率的負荷，是以，選好軸套時，時應使軸套的上限功率不低于機械的大功率。在正反面轉頻仍的法寶中，軸承的更多發動機功率就為機械設備大發動機功率的2-5倍為好，假如是步進驅動器機械設備，應是5-10倍為好。H形韌性塊膜片聯軸器技藝參數設置：

型號	公稱扭矩Tn(N.m)	許用轉速[n](r/min)	軸孔直徑	軸孔長度			b		b1	D	D1	S	分量Kg	運轉慣量kg.m2
				Y型	J1 Z型
							Y、 J1型	Z型
			d1 d2 dz	L	L	L1
HTLA1	18	5000	12 14	32	27	-	8	22	20	58	40	2	1.20	0.0003
			16 18 19	42	30	44
			20 22 24	52	38	52
HTLA2	31.5	5000	16 18 19	42	30	48	8	26	20	70	48	2	3.18	0.0006
			20 22 24	52	38	56
			25 28	62	44	62
HTLA3	63	5000	20 22 24	52	38	60	10	32	21	82	60	2	3.86	0.0017
			25 28	62	44	66
			30 32	82	60	82
HTLA4	100	5000	24	52	38	66	12	40	24	95	70	2	6.18	0.0041
			25 28	62	44	72
			30 32 35 38	82	60	88
			40	112	84	112
HTLA5	160	5000	28	62	44	72	14	42	27	110	80	2	8.87	0.008
			30 32 35 38	82	60	88
			40 42 45	112	84	112
HTLA6	250	4500	32 35 38	82	60	88	14	45	32	125	92	2	13.02	0.014
			40 42 45 48	112	84	112
			50	112	84	-
HTLA7	355	4000	38	82	60	88	20	48	34	140	100	2	15.56	0.020
			40 42 45 48	112	84	112
			50 55 56	112	84	112
HTLA8	560	3500	42 45 48	112	84	119	20	55	39	160	110	2	23.17	0.033
			50 55 56	112	84	119
			60 63 65	142	107	142
HTLA9	900	3100	50 55 56	112	84	119	20	55	42	180	125	2	30.04	0.061
			60 63 65 70 75	142	107	142
HTLA10	1400	2800	60 63 65	142	107	147	22	62	47	200	140	2	44.74	0.13
			70 71 75	142	107	147
			80 85	172	132	172
HTLA11	2000	2500	65 70 71 75	142	107	147	22	62	52	225	150	2	43.13	0.19
			80 85 90	172	132	172
HTLA12	2800	2000	71 75	142	107	152	22	67	60	250	165	3	66.18	0.33
			80 85 90 95	142	132	177
			100	212	167	212
HTLA13	4000	2000	80 85 90 95	172	132	177	24	69	65	280	180	3	92.38	0.52
			100 110	212	167	212

　　　　

HTLB根基型彈性塊聯軸器
